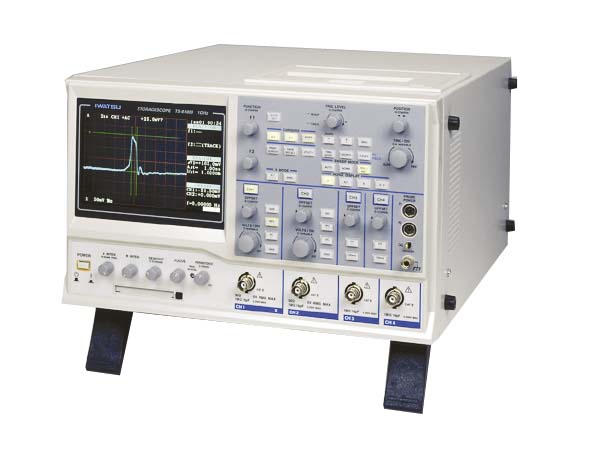

Технические характеристики

Модель

АСК-8104

АСК-8064

Дисплей

Тип

5,8-дюймовая ЖК-матрица (800х480 точек)

Рабочая область

8х10 дел (60 точек/дел)

Запоминающая электронно-лучевая трубка

Тип

2-дюймовая трубка со встроенным ПЗС-конвертором (380000 пикселей)

Максимальная скорость записи

10 делений за 1 нс

Время персистенции (инерция изображения)

варьируемое, включая бесконечное

Вертикальная система отклонения луча (ось Y)

Вертикальный режим

CH1, CH2, CH3, CH4, ADD (CH1 ± CH2) ALT, CHOP (555 кГц ±1%)

     Каналы 1 и 2

Чувствительность

50 Ом: 5 мВ/дел... 1 В/дел (с шагом 1-2-5);
1 МОм: 5 мВ/дел... 5 В/дел (с шагом 1-2-5)

Плавная настройка

настраиваемая, 5 мВ/дел... 12,5 В/дел

Точность

±2%

Полоса пропускания (-3 дБ, 50 Ом)

0... 1 ГГц
(10 мВ/дел... 1 В/дел)

0... 600 МГц
(10 мВ/дел... 1 В/дел)

0... 500 МГц
(5 мВ/дел... 9,9 В/дел)

Полоса пропускания (-3 дБ, 1 МОм), на кончике пассивного пробника SS101R

0... 500 МГц
(10 мВ/дел... 5 В/дел);

0... 350 МГц
(5 мВ/дел... 9,9 мВ/дел)

Время нарастания (расчетное, прибл., 50 Ом, 10 мВ/дел... 5 В/дел), рассчитано по формуле T=350 нс/полоса, МГц

350 пс

Режимы входов (в режиме закрытого входа нижний предел полосы 10 Гц)

AC 1 МОм (закрытый), DC 50 Ом (открытый), DC 1 МОм (открытый), GND (заземление)

Входной импеданс

1 МОм ±1,0% 16 пФ;
50 Ом ±2%

Максимальное входное напряжение

1 МОм вход: ±250 В
(DC+AC от пика до пика, при 5 кГц или ниже);
50 Ом вход: 5 В RMS

Напряжение смещения

±1 В (5 мВ/дел... 50 мВ/дел);
±10 В (0,1 В/дел... 0,5 В/дел);
±100 В (1 В/дел... 5 В/дел)

     Каналы 3 и 4

Чувствительность

100 мВ/дел, 500 мВ/дел

Точность

±2%

Частотный диапазон

0... 500 МГц

Режимы входов

AC, DC

Входной импеданс

1 МОм ±1% 16 пФ

Напряжение смещения

100 мВ/дел: ±1 В;
500 мВ/дел: ±5 В

Максимальное входное напряжение (DC+AC пик при 5 кГц)

±250 В

Ограничение полосы (фильтр)

0... 20 МГц, 200 МГц

Время задержки сигнала

20 нс или более (на экране)

Распознавание пробников

10:1, 1:100

Синхронизация

     A-синхронизация

Частота

0... 1 ГГц

Режим запуска

ФРОНТ, СОБЫТИЕ, TV

Источник

CH1, CH2, CH3, CH4, Сеть

Режимы входов запуска

AC: 100 Гц... f_max,
DC: DC... f_max,
ВЧ-фильтр, НЧ-фильтр

Наклон

+, -

Чувствительность

0,4 дел (при 0... 10 МГц);
1,0 дел (при 10... 100 МГц);
2,0 дел (при 100 МГц... f_max);

f_max
(50 Ом, 5 мВ/дел... 9,9 мВ/дел)

500 МГц

f_max
(50 Ом, 10 мВ/дел... 1 В/дел)

1 ГГц

     B-синхронизация

Полоса

0... 500 МГц

Источник

CH1, CH2, CH3, CH4

Режимы входов запуска

AC: 100 Гц... 500 МГц,
DC: 0... 500 МГц;
ВЧ-фильтр, НЧ-фильтр

Наклон

+, -

Чувствительность

0,4 дел (при 0... 10 МГц);
1,0 дел (при 10 МГц... 100 МГц);
2,0 дел (при 100 МГц... 500 МГц)

ТВ-синхронизация

Стандарты

NTSC, PAL, ПОЛЬЗОВАТЕЛЬСКАЯ

Режимы

выбор строк (от 1 до 3000),
выбор полей (1, 2, 4, 8),
ПОЛЬЗОВАТЕЛЬСКАЯ (включая HDTV)

     TV-захват

Уровень

между ±1 дел

Амплитуда сигнала

1,5... 8 дел

Запуск по событиям

Счет, Вспышка

Диапазон счета

1... 65535

Максимальная частота счета

50 МГц

Диапазон времени вспышки

0,15 мкс... 9,99 с

Горизонтальная отклоняющая система (ось X)

Отображение (горизонтально)

A, ALT, B, X-Y

     Развертка A

Режим развертки

АВТО, Нормальная, Одиночная

Скорость развертки

2 нс/дел... 200 мс/дел с шагом 1-2-5

5 нс/дел... 200 мс/дел с шагом 1-2-5

Максимальная скорость развертки

200 пс/дел

Вариация развертки

2 нс/дел... 600 мс/дел

Точность I*

±2% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана;
±3% (2 нс/дел) в пределах 8 делений от центра экрана

Точность II*

±5% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана;
±6% (2 нс/дел) в пределах 8 делений от центра экрана

*20 нc или 1 деление в начале развертки и 20 нс в конце должно быть отброшено, если вариация включена добавьте 1%

     Развертка B

Задержка

задержка запуска, запуск после задержки

Скорость развертки

2 нс/дел... 200 мс/дел с шагом 1-2-5

5 нс/дел... 200 мс/дел с шагом 1-2-5

Максимальная скорость развертки

200 пс/дел

Вариация развертки

2 нс/дел... 600 мс/дел

Точность I*

±2% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана;
±3% (2 нс/дел) в пределах 8 делений от центра экрана

Точность II*

±5% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана;
±6% (2 нс/дел) в пределах 8 делений от центра экрана

*20 нc или 1 деление в начале развертки и 20 нс в конце должно быть отброшено

Двойная задержка

доступна

Лупа времени

увеличение х10

Диапазон времени задержки

максимум 1 с

Джиттер задержки

менее 1/50000

Режим X-Y

Ось X

CH1

Чувствительность

такая же, как CH1

Частотная полоса

0... 10 МГц (-3 дБ)

Ось Y

CH1, CH2, CH3, CH4

Чувствительность

такая же, как CH

Частотная полоса

такая же, как CH

Разность фаз

до 3º (0... 50 МГц)

Калибровочный сигнал

Форма

меандр

Частота

1 кГц, ±0,1%

Скважность

49%... 51%

Выходное напряжение

0,6 В ±1%

Выходной сигнал по CH2

Выходное напряжение

20 мВ/дел, ±20% (50 Ом нагрузка)

Полоса частот

500 МГц, –3 дБ
(50 Ом нагрузка)
10 мВ/дел...5 В/дел

300 МГц, –3 дБ
(50 Ом нагрузка)
10 мВ/дел...5 В/дел

Выходное сопротивление

50 Ом ±20%

Питание пробников

Количество разъемов

2

Пробники

SFP-4A, SFP-4A, SS-240

Z-вход

Напряжение модуляции

0,5 В п-п или больше

Полярность

темный - с положительным напряжением,
светлый - с отрицательным

Полоса частот

0... 5 МГц

Входное напряжение

5 кОм ±20%

Максимальное входное напряжение

±40 В

Автонастройка

Параметры

входная чувствительность, горизонтальная развертка, смещение, уровень синхронизации

Амплитуда

30 мВ... 35 В

Частота

50 Гц... 200 МГц

Курсорные измерения

Параметры

разница во времени (Dt), по напряжению (DV)

Частотомер

Разрядность

6-разрядов (источник - A запуск)

Точность

±0,01%

Диапазон частот

2 Гц... 1 ГГц

Интерфейсы

Удаленный доступ

10 BaseT (Ethernet)

Слот PC-карт

ATA карта (PCMCIA тип II)

Выход на внешний монитор

VGA WIDE; NTSC-выход (S-выход)

Встроенный термопринтер

10 мм/с, ширина 112 мм, длина 25 м

Внутренние часы

Отображение

месяц / дата / часы / минуты

Точность

прибл. 0,005%

Питание

Напряжение

AC 100... 240 В

Частота

50 / 60 Гц

Потребляемая мощность

максимум 100 ВА / 5 ВА в спящем режиме

Масса и размеры

Масса

прибл. 10 кг (без аксессуаров)

Размеры

прибл. 332х198х406 мм

Условия эксплуатации / хранения

Температура, при которой гарантируются параметры

10... 35 °C

Предельный температурный диапазон эксплуатации

0... 40 °C
(от 5 °C если включен встроенный принтер)

Максимальная влажность

90% (0... 40 °C)

Температура хранения

-20... 60 °C

Влажность при хранении

80% (-20... 40 °C)
