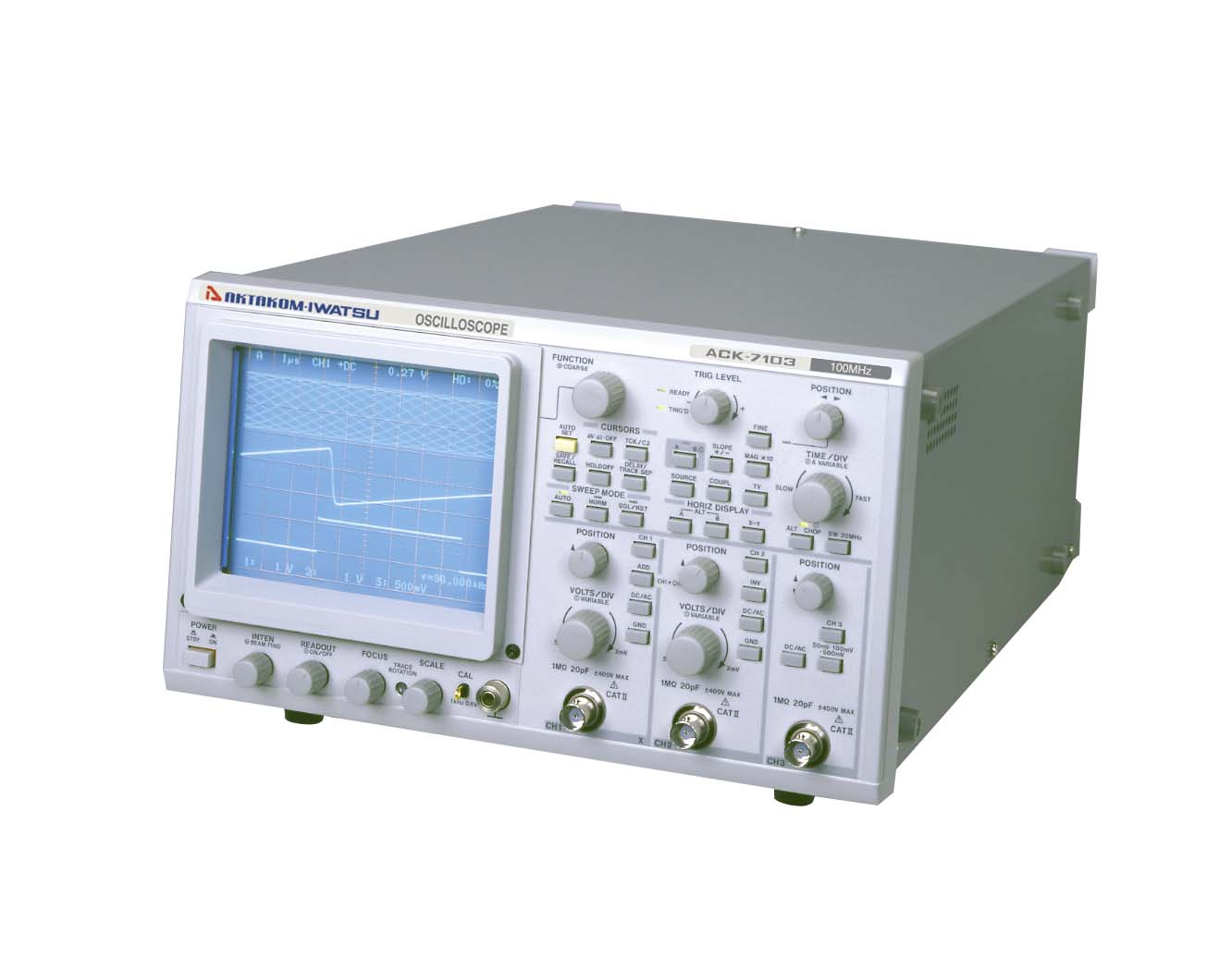

Технические
характеристики |
|
Электронно-лучевая
трубка |
|
Форма |
6-дюймовая,
прямоугольная, с подсветкой шкалы |
|
Рабочая
область |
8х10
дел (1 дел = 10 мм) |
|
Ускоряющее
напряжение |
прибл.
16 кВ |
|
Вертикальная
система отклонения луча (ось Y) |
|
Вертикальный
режим |
CH1, CH2, CH3, ADD (CH1 ± CH2) ALT, CHOP (555 кГц ±1%) |
|
Каналы
1 и 2 |
|
Чувствительность |
2 мВ/дел...
5 В/дел (с шагом 1-2-5) |
|
Плавная
настройка |
2 мВ/дел... 12,5 В/дел |
|
Точность |
±2% |
|
Полоса
пропускания (-3 дБ) |
0... 100
МГц;
0... 50 МГц при 2 мВ/дел |
|
Ограничение
полосы (фильтр) |
0... 20
МГц |
|
Время
нарастания (расчетное, прибл.), рассчитано по
формуле T=350 нс/полоса, МГц |
3,5 нс |
|
Время
задержки сигнала |
30 нс или
более (на экране) |
|
Режимы
входов (в режиме закрытого входа
нижний предел полосы 10 Гц) |
AC (закрытый),
DC (открытый), GND (заземление) |
|
Входной
импеданс |
1 МОм ±1,5%
16 пФ ±2 пФ |
|
Максимальное
входное напряжение |
±400 В (DC + AC от пика до пика) |
|
Переключение
полярности |
только
канал 2 |
|
Распознавание
пробников |
1:1, 10:1, 100:1
(для опциональных пробников с
функцией считывания коэффициента
деления) |
|
Канал
3 |
|
Чувствительность |
50 мВ/дел,
100 мВ/дел, 500
мВ/дел |
|
Точность |
±3% |
|
Полоса
пропускания (-3 дБ) |
0... 100 МГц |
|
Режимы
входов |
AC, DC |
|
Входной
импеданс |
1 МОм ±1,5%
20 пФ ±3 пФ |
|
Максимальное
входное напряжение (DC+AC от пика до
пика) |
±400 В (DC + AC
от пика до пика) |
|
Распознавание
пробников |
1:1, 10:1, 100:1
(для опциональных пробников с
функцией считывания коэффициента
деления) |
|
Синхронизация |
|
A-синхронизация |
|
Режим
запуска |
ФРОНТ, TV |
|
Источник |
VERT, CH1, CH2, CH3,
Сеть |
|
Режимы
входов запуска |
AC, DC, ВЧ-фильтр, НЧ-фильтр |
|
Наклон |
+, - |
|
Чувствительность |
0,4 дел (при
0... 10 МГц);
1,0 дел (при 10... 100 МГц) |
|
B-синхронизация |
|
Источник |
CH1, CH2, CH3 |
|
Режимы
входов запуска |
AC, DC, ВЧ-фильтр, НЧ-фильтр |
|
Наклон |
+, - |
|
Чувствительность |
0,4 дел (при
0... 10 МГц);
1,0 дел (при 10... 100 МГц) |
|
ТВ-синхронизация |
|
Стандарты |
NTSC, PAL (SECAM) |
|
Режимы |
TV-V (ЧЕТНЫЕ,
НЕЧЕТНЫЕ, ОБА), TV-H |
|
NTSC |
5 Н... 2000 Н |
|
PAL (SECAM) |
2 Н... 1977 Н |
|
Автоустановка |
|
Входные
каналы |
CH1, CH2 |
|
Частотный
диапазон |
50 Гц... 50
МГц |
|
Горизонтальная
отклоняющая система (ось X) |
|
Отображение
(горизонтально) |
A, ALT, B, X-Y |
|
Развертка
A |
|
Режим
развертки |
АВТО,
Нормальная, Одиночная |
|
Скорость
развертки |
20 нс/дел...
500 мс/дел с шагом 1-2-5 |
|
Максимальная
скорость развертки |
2 нс/дел |
|
Время
удержания |
варьируемое |
|
Развертка B |
|
Задержка |
задержка
запуска, запуск после задержки |
|
Скорость
развертки |
20 нс/дел...
5 мс/дел с шагом 1-2-5 |
|
Максимальная
скорость развертки |
2 нс/дел |
|
Лупа
времени |
увеличение
х10 |
|
Диапазон
времени задержки |
0,2 дел...
10,2 дел от развертки A |
|
Джиттер
задержки |
1/20000 при 1
мс/дел от развертки A,
500 нс/дел развертки B |
|
Режим
X-Y |
|
Ось X |
CH1 |
|
Чувствительность |
такая же,
как CH1 |
|
Точность |
±3% |
|
Частотная
полоса |
0... 2 МГц
(-3 дБ) |
|
Ось Y |
CH1, CH2, CH3,
ADD |
|
Разность
фаз |
до 3º
(0... 200 кГц) |
|
Калибровочный
сигнал |
|
Форма |
меандр |
|
Частота |
1 кГц, ±0,1% |
|
Скважность |
49%... 51% |
|
Выходное
напряжение |
0,6 В ±1% |
|
Курсорные
измерения |
|
Параметры |
разница
во времени (Dt), по
напряжению (DV) |
|
Частотомер |
|
Разрядность |
5-разрядов
(источник - A запуск) |
|
Точность |
±0,01% |
|
Диапазон
частот |
2 Гц... 100
МГц |
|
Питание |
|
Напряжение |
AC 100... 240 В |
|
Частота |
50... 400 Гц |
|
Потребляемая
мощность |
максимум
110 ВА |
|
Масса
и размеры |
|
Масса |
прибл. 7,5
кг (без аксессуаров) |
|
Размеры |
прибл. 272х152х390
мм |
|
Условия
эксплуатации / хранения |
|
Температура,
при которой гарантируются параметры |
10... 35 °C |
|
Предельный
температурный диапазон эксплуатации |
0... 40 °C |
|
Максимальная
влажность |
90% (0... 40 °C) |
|
Температура
хранения |
-20... 40 °C |
|
Влажность
при хранении |
80% (-20... 40 °C) |
